Как установить конический двухшнековый винт и бочку

Дата:2022-3-31 Автор:hcscrew

Пользователи конических двухшнековых бочек должны знать, как устанавливать конические двухшнековые бочки в экструзии. Коническая двухшнековая экструзия имеет очевидные преимущества в производстве пластиковых изделий с высоким наполнителем.

Как установить коническую шнековую бочку на экструдер?

Сегодня HUACHEN Screw Barrel Factory покажет вам метод установки конического шнекового барабана и представит самый важный ключ к установке конического шнека и барабана.
Давайте приступим к установке нового шнека на экструдер.

1. Установка ствола конического двухшнекового шнека

1. Ствол должен находиться в горизонтальном состоянии.

1. Прежде всего, убедитесь, что рама конического двухшнекового экструдера находится в горизонтальном положении. Проверьте, закреплена ли она на месте.

Ключевой момент 1: отрегулируйте горизонтальное положение конического двухшнекового ствола
Очень важно убедиться, что ствол конического шнека находится в горизонтальном положении. Это означает, что все давление между коническим винтом и стволом уравновешено. Если ствол конического винта наклонен негоризонтально, то один из конических винтов, находящийся под большим давлением, сломается быстрее, чем другой. Вот почему некоторые клиенты говорят: “О, один из моих винтов сломался в течение 3 месяцев, значит, что-то не так с качеством”.

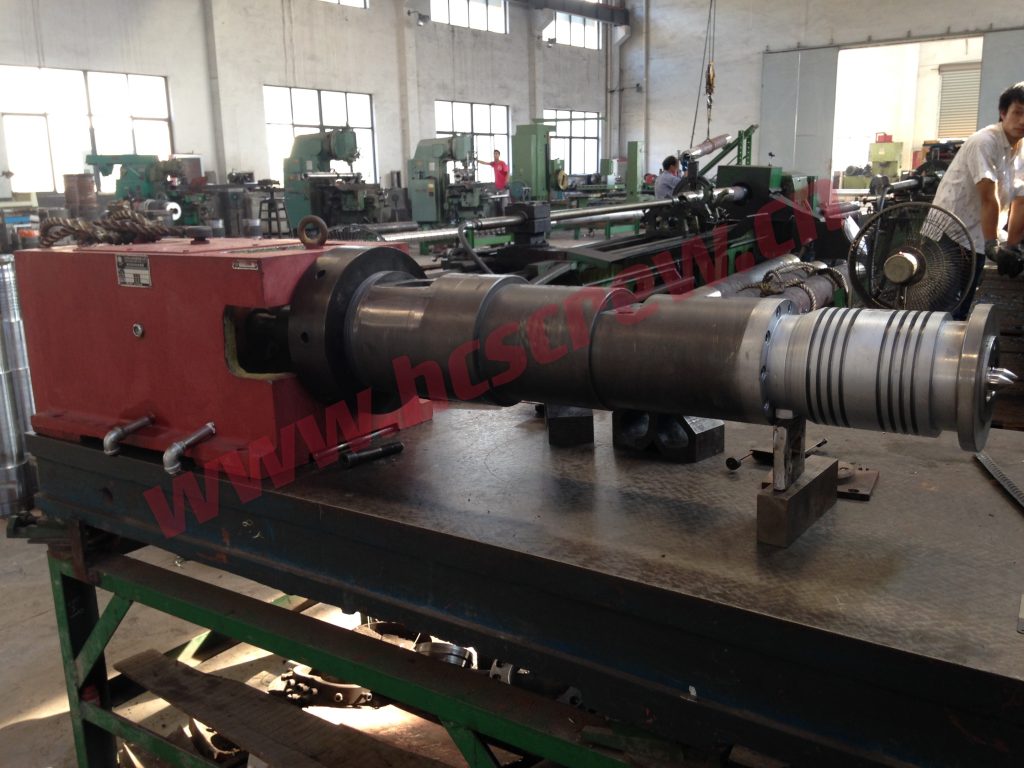

how to replace conical screw barrelустановить конический винтовой ствол — Горизонтальное положение ствола конического винта

Ключевой момент 2: Как сделать ствол в горизонтальном состоянии?

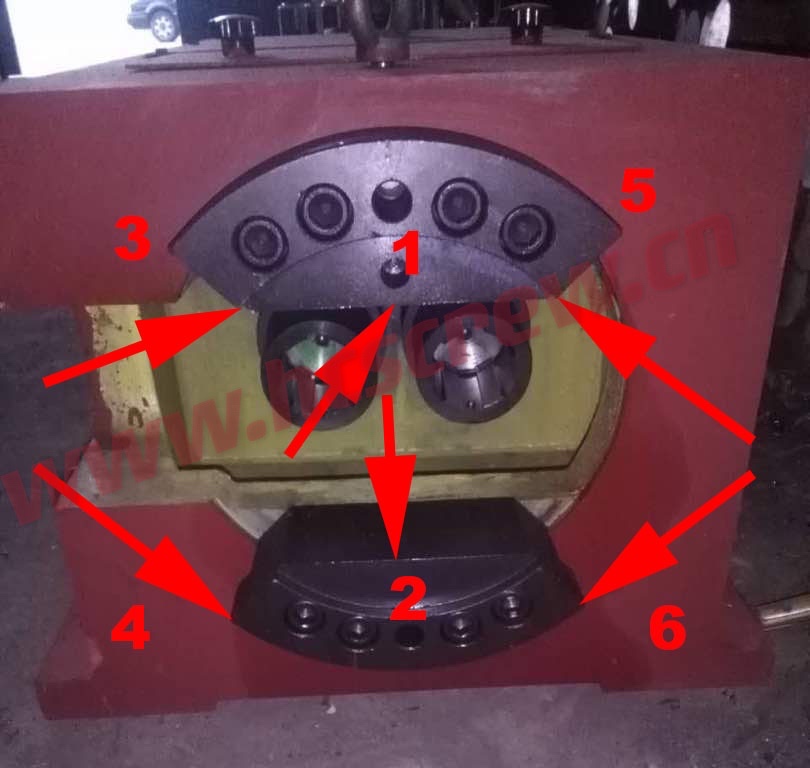

Проверьте зазор 6 на рисунке выше – это расстояние от редуктора до конца ствола. Сделайте все монтажные расстояния равными 1=2, 3=4, 5=6, что означает, что ваш конический двухшнековый ствол находится в горизонтальном состоянии. Если оно не остается неизменным, вам нужно пойти и отрегулировать кронштейн экструдера, чтобы сделать его таким же.

2. Закрепите опорную раму ствола

Установите переднюю и заднюю опорные рамы ствола в соответствующем положении. Установите ствол на платформу главного экструдера. Затяните маленькие крепежные винты и установите переднее и заднее подвижное устройство.

3. Стандартная высота ствола

С помощью линейки измерьте высоту центра переднего и заднего концов ствола конического двухшнекового экструдера. Пожалуйста, используйте центральную высоту распределительной коробки коробки передач в качестве стандарта.

4. Подсоединение ствола к коробке передач

После определения вышеуказанных параметров, подведите ствол к соединительной части с распределительной коробкой. Проверьте точность соединения.

2. Установите конические сдвоенные винты

1. Определите правильность установки конического винта.

Следующий шаг – установка конического винта. Открутите большую гайку ствола конического сдвоенного винта и выньте ствол. Установите два конических сдвоенных винта, разделив их на правый конический винт и левый конический винт. Установите левый и правый конические винты в левое и правое отверстия ствола соответственно. Обратите внимание, что направление вращения конического сдвоенного винта – в противоположном направлении наружу.

2. Найдите опорную точку хвостовика конического сдвоенного винта.

На шлице хвостовика винта имеется размеченная плоскость. Центр шлица является опорной точкой. Опорные точки двух винтов должны располагаться рядом друг с другом вертикально вверх.

3. Найдите опорную точку хвостовика выходного вала распределительной коробки.

На шлицевой части выходного вала имеется маркированная плоская шпонка, центр которой является точкой отсчета. Точки привязки двух валов должны быть направлены вертикально вверх и совпадать с точками привязки двух болтов.

4. Точка отсчета винта находится вертикально вверх.

Вставьте сдвоенные винты в дно ствола на требуемое расстояние. Обратите внимание, что в это время маленькая головка конического сдвоенного винта должна выходить за пределы передней части ствола.

модель	45/100	51/105	55/110	65/132	80/156	92/188
N₁ (mm)	3-5	4-6	4-6	4-6	7-9	8-10

Конический сдвоенный винт и ствол осевого перемещения требуемое расстояние таблица

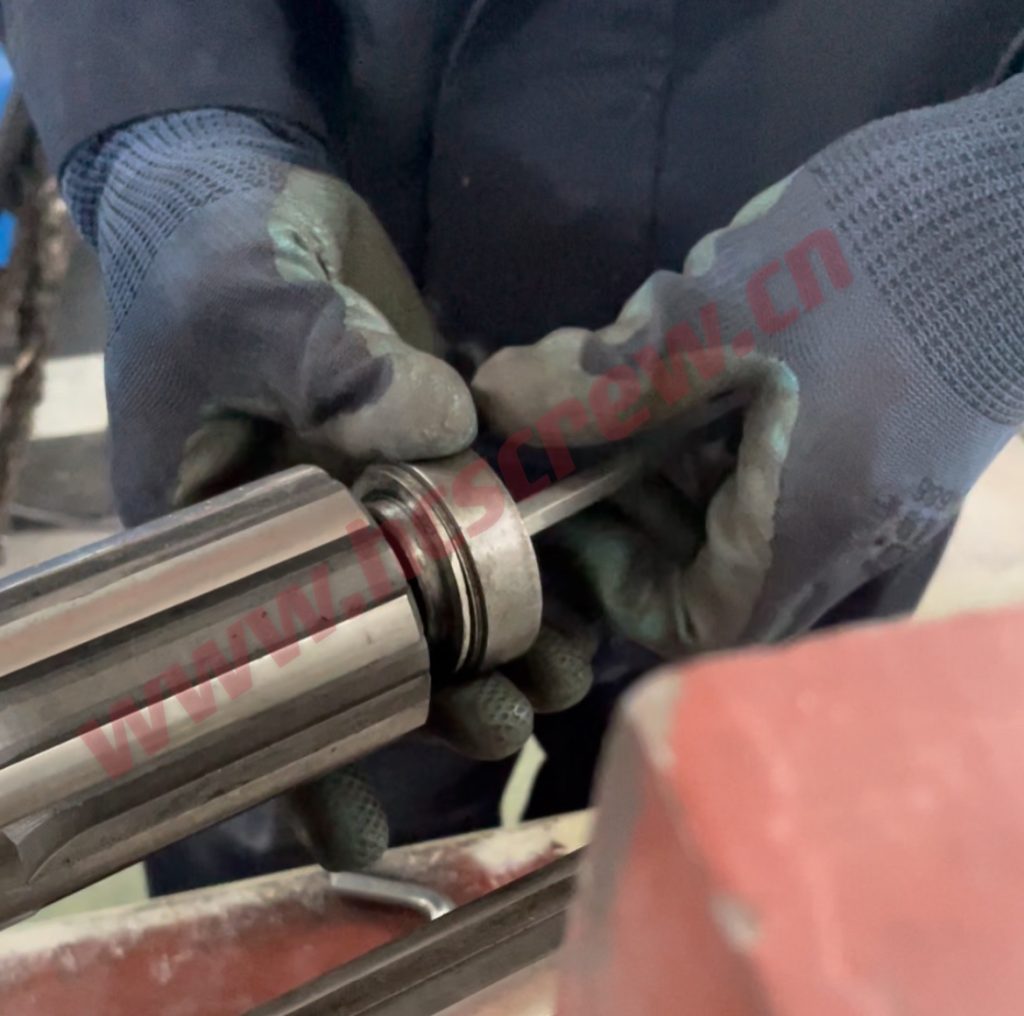

5. Вставьте наконечник винта с малой головкой в малый конец ствола конического винта.

Это расстояние равно N1. Для различных моделей конических двухшнековых винтов отрегулируйте стандартное расстояние между стволами винтов в соответствии с таблицей расстояния осевого перемещения. Для регулировки удерживайте левый винт на месте и перемещайте правый винт вперед-назад. Вы можете использовать процентную таблицу для измерения расстояния перемещения L правого винта.

6. С помощью крепежных винтов установите две прокладки на конце двух винтов.

С помощью крепежных винтов установите две прокладки на конце двух винтов, зафиксировав их. Затяните большую гайку ствола. Одновременно плотно прижмите два винта к распределительной коробке. Закрепите левый винт. Поверните правый винт в направлении малой головки ствола. Измерьте расстояние перемещения F1 правого винта, затем верните правый винт на место и зафиксируйте его. Переместите левый винт вперед и измерьте расстояние перемещения левого винта F2. L должно быть равно сумме F1 и F2, т.е. L=F1+F2.

Ключевой момент: Как установить конический двухзаходный винт в соответствующем состоянии?

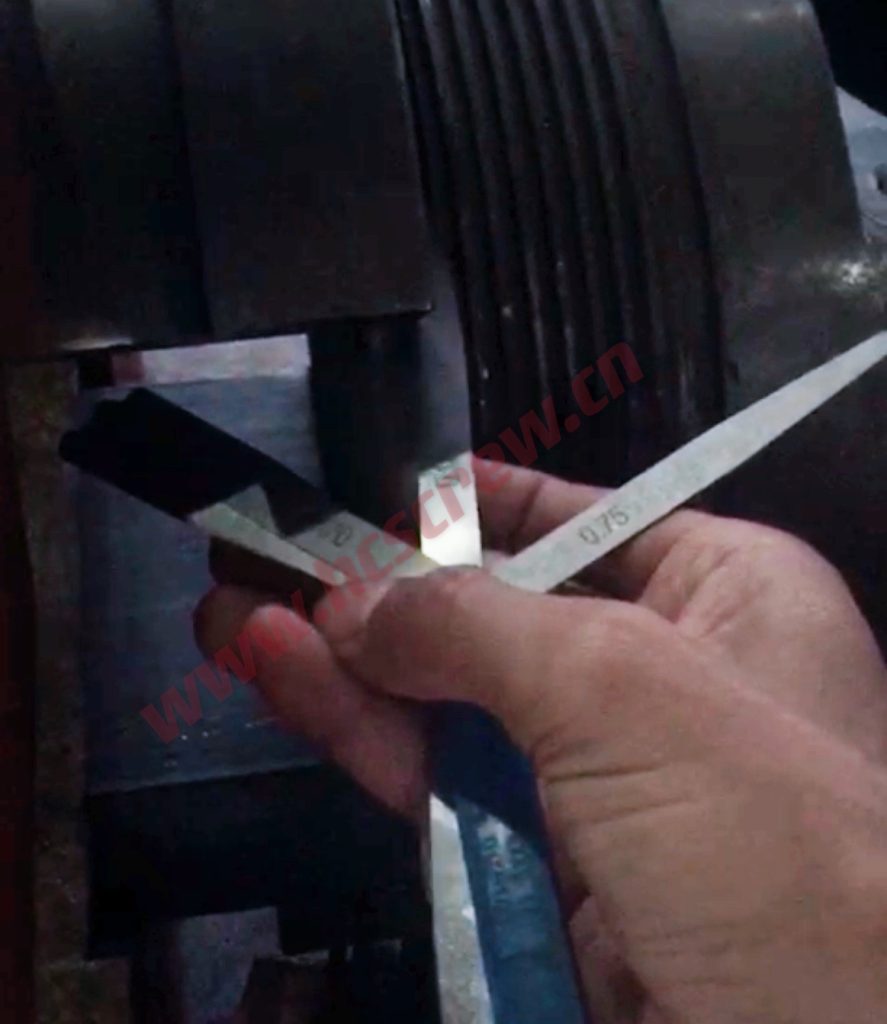

Выдвиньте левый конический винт до конца со стороны коробки передач. Затем используйте два инструмента, один для фиксации левого конического винта, а другой для перемещения правого конического винта, чтобы почувствовать возможность добраться до зазора 1. Прижмите правый конический винт к концу стороны коробки передач. Затем с помощью двух инструментов зафиксируйте правый конический винт и переместите левый конический винт, чтобы почувствовать разницу между зазором 2 и зазором 1.
Необходимо отрегулировать оба конических винта, чтобы они достигали коробки передач на одинаковом расстоянии, т.е. это 1=2.
Если 1>2, это означает, что вам требуется большее усилие для изменения и перемещения правого конического винта и необходимо переместить прокладки на конце хвостовика конического винта левого винта.

replace screw, install the conical screws

7. Установка и регулировка прокладок на хвостовике винта

Отрегулируйте толщину двух прокладок на конце конических сдвоенных винтов. Вы можете увеличить или уменьшить количество прокладок в зависимости от необходимого расстояния, и в конечном итоге сделать F1=F2=1/2L. То есть расстояние между двумя винтами, движущимися вперед, будет одинаковым.

8. Установите пластину ударника на ствол

После регулировки двух винтов, затем установите пластину ударника конического винта на ствол, конический винт и фиксированный набор пластины ударника ствола (или масляный рукав внешней циркуляции) для регулировки установки, продвиньте винт. Обратите внимание, чтобы выходной вал распределительной коробки был совмещен с контрольной точкой винта. Затем наденьте шлицевую втулку и застопорите большую гайку ствола. Проверьте правильность установки.

Спасибо за прочтение. Запросите цену или свяжитесь с HUACHEN Screw Barrel, чтобы получить видео, показывающее, как установить конический винтовой ствол на экструзии.
